H / dubbel H finrör (TYP ", Double S")
Stål H Par av parallellformade stålfenor är motståndssvetsade till röret med enstaka tryckrör (rör) under mycket noggrant kontrollerade förhållanden. Konstruktionssvetsmaskinen säkerställer mycket exakt indexering längs hela rörlängden (rör) och exakt parallellfäste.

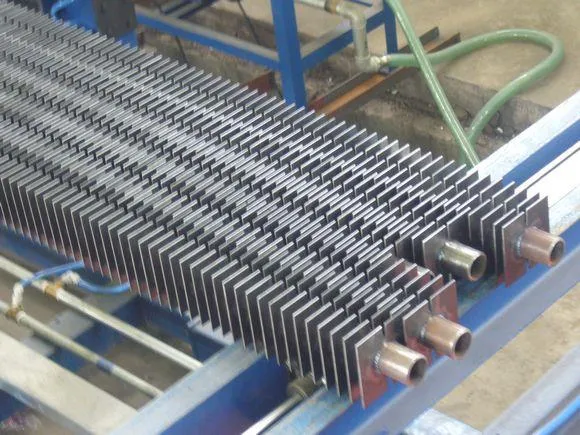

Dubbel H h, dubbel H / dubbel H finrör
En utveckling av singelrörsrörsversionen, "Double H" -konstruktionen har stålfenorna svetsade på två rör samtidigt. För applikationer med renare gaser kan användningen av "Double H" minska antalet stöd som krävs på grund av dess inneboende styvhet.
H / HH finrör
ApplicationIt används ofta för värmeväxlare, luftkonditionering, kylskåp, economizer
Och andra delar av värmeindustrin.
Material av grundrörKarbon stål, legerat stål, aluminium eller rostfritt
Material av fenorKarbon stål, legerat stål eller rostfritt
Typ av grundrörSeamless, svetsad
Typ av fenorH, HH
OD av basrör15mm-219mm
WT av basrör1.5-6mm
Höjd på fins8mm-30mm
WT av fenor0.5mm-3.0mm
Pitch of fins2.0mm-20mm
Längd på tomtområde enligt kundens förfrågan.
Längden av finnade rören <>
H / HH finrör.
Ansökan
Det används ofta för värmeväxlare, luftkonditionering, kylskåp, ekonomi
och andra delar av värmeindustrin.
Material av basrör Carbon & Alloy stål, eller Rostfritt
Material av fenor Carbon & Alloy stål
Typ av grundrör Seamlesss, svetsad
Typ av fenor H eller Double H
OD av basrör 15mm-219mm
WT av basrör 1,5-6mm
Höjd av fenor 8mm-30mm
WT av fenor 0.6mm-3.0mm
Pitch av fenor 2.5mm-20mm
Längd på tomtområde enligt kundens begäran.
Längden av finnade rör ≤23m
konfigurationer
Som en allmän guide ligger avståndet mellan rören (rör) centralt i intervallet 2-3 gånger rören (rör) O / Dia.
. rör (rör) O / Dia. [OD] mm - 31,8 till 57,2
. rör (rör) Längd [L] Mätare - Maximalt 18 meter
. Vertikala centra [V] mm - 65 till 133
. Horisontella centra [H] mm - 65 till 178
. Fin tjocklek [t] mm - 2,0, 2,5, 3,0 (vissa finformer kan vara 1,5 mm tjockt material)
. Findensitet [P] mm - Minsta 10 mm, dvs 100 fen per meter (FPM)
. Fin form - Över 75 finformer som standard, med nya finformer som kontinuerligt utvecklas.
Skräddarsydda finformar produceras för att passa designansökan där det är möjligt.
Basrör (rör) Material
Typiskt kol, Corten, låglegerade stål.
Rörkvalitet / -typ kan vara kalldragen sömlös [CDS], Hot Finished Seamless [HFS], Elmotståndsvetsad [ERW].
Fin Material
Koldstål varmvalsad [HR4], korrosionsbeständig stål, dvs Corten.
Tillverkningsprocess
Kvadratiska eller rektangulära flänsar svetsas på en eller två stålbasrör. Vi kallar det H och HH eller Doule H Fin Type Tubing.
tillämpningar
1. Economizers;
2. Värmeväxlare;
3. Marinkedjor.
Basrörsdiameter 25 mm-73 mm
Basrörets väggtjocklek 3,0 mm-6,0 mm
Fin tjocklek 1,5 mm-4,0 mm
Fin pitch 9.0mm-30.0mm
Fin höjd 15.0mm-45.0mm
Basrörsmaterial: Rostfritt stål, kolstål, legering, nickel etc.
Fin material: Kolstål, Rostfritt stål, legering etc.
