Svetsade, spiralformiga, slangar som tillverkas med hjälp av spiralformigt falsband på kanten runt rörets omkrets och kontinuerligt svetsning av finremsan till röret. användningen av högfrekvent strömhudseffekt och närhetseffekter, stål- och stålrörets ytvärme tills plasttillståndet eller smältningen i lindningsremsan under ett visst tryck avslutas fastfassvetsning. Finremsan hålls under spänning och begränsad i sidled när den formas runt röret, för att därigenom säkerställa att remsan är i kraftig kontakt med rörytan.
Kan användas för praktiskt taget vilken som helst värmeöverföringsapplikation, och är speciellt lämpad för högtemperatur-, högtrycksapplikationer med höga fin-sidotemperaturer. Massiv fin kan levereras med tjockare fenor än den serrated finen, vilket kan vara en viktig faktor vid hantering av extremt frätande eller erosiva miljöer.
Svetsade spiralfinrör (finrör), är en mycket effektiv värmeöverföringskomponent. Värmeöverföringsområdet för de optiska rören (rören) flera gånger eller mer, förbättrad värmeöverföring, minskar flödesmotståndet, minskar metallförbrukningen, vilket förbättrar ekonomin och driftsäkerheten hos värmeöverföringsutrustningen. För närvarande har högfrekventa svetsade spiralformade rör (spiral) fenor varit brett och har använts i stor utsträckning inom kemisk, el, metallurgi, petrokemisk, pannan, byggmaterial, textil, miljöskydd, torrt, medicinskt fält.
Tillgängliga rör / rörmaterial för finrör:
finmaterial: kolstål, korrosionsbeständigt stål, rostfritt stål, legerat stål, koppar
svetsfönstrade former: riktiga tänder, öppna tänder (serrated fin-rör)
allmänt använda material:
Tillförsel Rör av rör (rör) (kärnrör): Kolstål ASTM A 179, ASTM A 192, ASTM A 210 Gr. A1, ASTM A 210 Gr. C, ASTM A 106 Gr. B
Låglegeringstål ASTM A 209 T1, ASTM A 213 / A 199 T11 / T12, ASTM A 213 / A 199 T22, ASTM A 213 / A 199 T5, ASTM A 213 / A 199 T9, ASTM A 335 P1 / A 161 T1 ASTM A 335 Pll / P12 / A 200 T22, ASTM A 335 P22 / A 200 T22, ASTM A 335 P5 / A 200 T5, ASTM A 355 P9 / A 200 T9
Rostfritt stål ASTM A 213 / A 312 TP 304l, ASTM A 213 / A 312 TP 304L, ASTM A 213 / A 312 TP 321, ASTM A 213 / A 312 TP 316, ASTM A 213 / A 312 TP 316L, ASTM A 213 / A 312 TP 347, ASTM A 213 / A 312 TP 316 Ti, ASTM A 289 / A 790 UNS S 31803, ASTM B 677 Alloy 904L
Nickel ASTM B 161 Ni 200, ASTM B 161 Ni 201
Kopparrör
Generell tillverkningsprocess: Finremsan är svetsad kontinuerligt och spiralformad på ett polerat, rent rör. Och röret och fenorna är sammanbundna genom användning av högfrekvent motståndsvetsningsteknik.

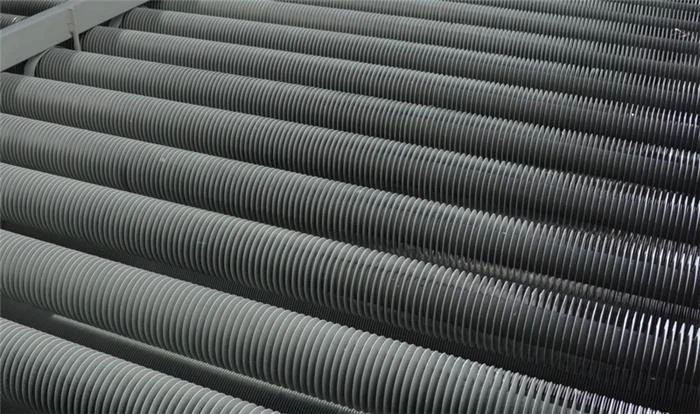

Vi tillverkar både solidt och serrated spiralformat svetsat stålfönstert rör. Och även alla spiralsvetsrör kan böjas i mitten eller i slutet av finrör, vi kallar det Hairpin tubes.
SA192 Smidiga kolstålrör, högfrekventa motståndsvetsade finrör med fasta eller serrated fenor
Tilläggstjänster för massiva skruvformade svetsade rör:
Högfrekvent svetsmaskinens uteffekt: 200KW eller 300KW
Högkvalitetsresistenssvetsad Spiral Fin Tub-kvalitet säkerställs genom hydrostatiska eller pneumatiska prov och dragprov för att verifiera den mekaniska bindningen mellan nakna rör och finmaterial.
Godkännande kriterier: INTERNATIONELL STANDARD FÖR DIMENSIONER, TOLERANSER OCH TEST AV HÖG FREKVENSSVÄRDVÄRD FINNS eller Leveransvillkor (TDC) hos kunder.
Visuell kontroll: osvetsade delar av fen, finskador efter finning, förorening av koppar, tårar, wrap etc ...
Dimensionskontroll: finhöjd, finavstånd, finhöjd, finkorrugering, längd av finned & un-finned portion etc ...
Bockkontroll: ovalitet, tjocklek och arealreduktion.
Beläggning: Zinkfosfatpulver utan rostoxid och inre flyktig korrosionshämmare (VCI) i vattenlöslig tablettform.
Fin finish: Bevel (30 ~ 35degeree)
Leveransvillkor: Rörhålen är kvadratiska, fritt grind, interntorkade och luftblåsta rena, externt belagda med lack i båda ändar av spiralformade svetsade rör. Torkmedlen sätts i varje paket för kontinental transport också.
Dokumentationen ska innehålla QAP, WPS, PQR & WPQ, råvarukvarncertifikat, inspektions- och testprovresultat och tillverkarens garantiintyg.
Användningsområden:
De högfrekventa resistanssvetsade spiralformade rören är allmänt tillämpade i eldrivna värmare, värmeväxlare, pannor, ekonomi, förvärmare, kylare, värmepanna, värmare etc. ....
SA192 Smidiga kolstålrör, högfrekventa motståndsvetsade finrör med fasta eller serrated fenor
Specifikationer:
Ett brett utbud av fin- och rörmaterial kan vara kombinationer är tillgängliga.
Artiklar Allmänt Material Populära ASTM Material
Kärnrörsmaterial
Kolstål, legeringsstål, värmebeständigt stål,
Rostfritt stål etc.
10 #, 20 #, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9,00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,
SA178, SA214, SA210-A1, SA210-C, TP304 / 304L / 304H, TP409 / 410, TP316 / 316L, TP321 / 321L, TP347H, T11, T22, T91, etc.
Fins Material
Kolstål, legeringsstål, värmebeständigt stål,
Rostfritt stål etc.
Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304 / 304L, TP316 / 316L, TP321 / 321L osv.
Ytterligare utbud:
(1) Tube swaging process för ledning av 2 rör.
(2) Spacerringar (material: stål) finns tillgängliga.
(3) Ena sidan är fasta rena fenor och den andra är kantade fenor, 2 fintyper på samma rör.
Konkurrensfördel:
Vi har mer än 10 000 kvadratmeter verkstad, inklusive 4 ERW högfrekventa svetsfineringslinjer, daglig produktionskapacitet kring 40 ton;
Vår kvalitetssäkringsplan för högfrekventa svetsspiralstålrör. (2.1) Råmaterialkontroll för både slangar och flänsar. (2.2) I processkontroll med rapporter, som WPS, PQR & WPQ; provning av svetsavsättningseffektivitet före tillverkning, icke-destruktiva test- och dragprov etc. (2.3) Slutkontrollkontroll med rapporter (Visuell och dimensionell kontroll etc ...).
Den högfrekventa resistanssvetsade finröret är integrerat utsträckt för maximal ytarea för att uppnå effektivitet. Värmeöverföringsförhållandet hos högfrekventa svetsfinslangar är ca 8 ~ 9 gånger högre än andra slangrör.
Dessa svetsade skruvfibrer är en enstaka integrerad enhet som eliminerar värmekontaktmotstånd och förluster. Generellt rörets sidotemperatur upp till 800 grader för fläckartade stålfenor; Lågkolstål, som står emot 475 grader, är det vanligaste valet.
